Automatický SMT Pick and Place Machine

1. Vysoká rychlost pro stroj na výběr a umístění LED pásku/trubice

2. Vysoká stabilita Automatická vysoce přesná LED dioda pro flexibilní zařízení pro nanášení a umísťování pásů a trubek

3. 68 hlav Vysoce kvalitní energeticky úsporný SMT Pick and Place Machine

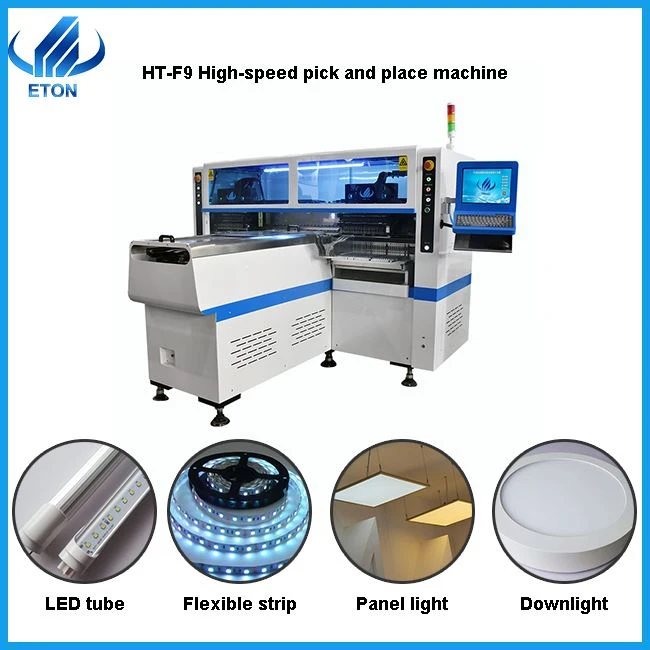

Popis stroje HT-F9 Pick and place

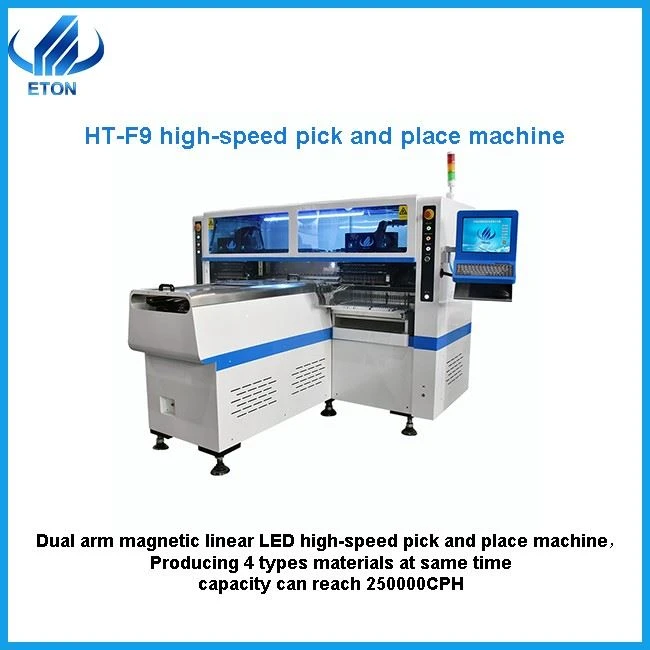

Dvouramenný magnetický lineární LED vysokorychlostní pick and place stroj, vyrábí 4 typy materiálů současně, kapacita dosahuje 250 000 CPH.

SMT stroj využívá sací hubici na hlavě k nasávání různých součástek z podavačů a jejich montáži na desku PCB.

SMT pick and place machine je hlavním zařízením ve výrobním procesu SMT, které nelze nahradit jiným zařízením.

Výrobní proces SMT je povlakování pájecí pastou, montáž součástí, svařování přetavením, je to nejdůležitější proces ve výrobním procesu SMT. Aby bylo dosaženo dobré kvality montáže, měl by mít SMT pick and place stroj kromě dobrého vybavení také dobrý montážní proces.

Hlavní rysy

● Dvouramenný magnetický lineární LED vysokorychlostní stroj na vybírání a umísťování

● 68 napájecích stanic a 68 trysek

● Aplikujte na {{0}}.6M,0.9M, 1,2M pevnou desku plošných spojů a 0,5M,1M flexibilní pásek LED.

● Výroba se 4 druhy materiálů současně s vysokou kapacitou.

● Dostupné pro desku s libovolným podílem LED čipu a rezistoru.

● Dvojité rameno se čtyřmi moduly, 17 trysek pro každý montážní díl, díl A/B/C/D lze namontovat samostatně nebo synchronně.

● Automatická kalibrace, vysoká přesnost, dostupná pro RGB.

● Exkluzivní patentovaná technologie: Seskupení k převzetí a seskupení k montáži.

Hlavní technický parametr

Hlavní část stroje:

Tři hlavní součásti: softwarová, elektrická a mechanická.

Části a funkce strojů

Mainframe: Mozek stroje, který sbírá signály zpětné vazby a zpracovává je před vydáním pokynů

Elektrická skříň: celý obvod stroje je integrován v elektrické skříni. Po připojení externího napájení řídí běžící proces stroje společně s hostitelským strojem

Obvodová deska: Ovládá různé části stroje

Servomotor: poté, co je servomotor napájen, otáčí se kladným a záporným pólem a pohání šroubovou tyč do otáčení spojením šroubové tyče se spojkou, čímž pohání (montážní hlava, přepravní plošina) lineární vratný pohyb. Servomotor ovládá šroub.

Lineární motor: magnetický lineární motor, prostřednictvím vnějšího elektrického připojení, aby pohon generoval magnetické pole, samotný stator je permanentní magnet, který pohybuje statorem prostřednictvím interakce mezi magnetickými póly, aby se hlava držáku pohybovala vratně.

Magnetické mřížkové pravítko: bezkontaktní skenování magnetického pole a analogová naměřená hodnota na absolutní nebo inkrementální výstupní signál, vysoká přesnost detekce, vysoká rychlost odezvy, do určité míry určuje přesnost upevnění hlavy.

Lineární vodicí lišta: používá se k podpoře a vedení pohyblivé části (montážní hlava, přepravní plošina), podle určeného směru k provádění vysoce přesného vratného pohybu

Krokový motor: Šířka stopy se nastavuje nastavením motoru pro pohon spojovacího šroubu řemenu tak, aby byl vhodný pro instalaci různých desek plošných spojů zákazníků. Dopravní motor pohání řemen, který pohání obvodovou desku.

aplikace

Led trubice, flexibilní páskové světlo, panelové světlo atd.

Poloautomatická výrobní linka

Stroj na tisk pájecí pasty, dopravník, stroj Pick and Place, přetavovací pec.

Plně automatická výrobní linka

Zavaděč plošných spojů, dopravník, přesazovací stroj, vyrovnávací rám, automatický tiskařský stroj, vychystávací a ukládací stroj, vodicí kolejnice pro přepravu pásu, přetavovací pec, vykladač plošných spojů.

Naše výhody:

Bohaté zkušenosti v SMT Industry Line. Společnost ETON, založená více než 10 let, jsme předním výrobcem strojů SMT v Číně.

Naše stroje jsou kvalitnější, přesnější a rychlejší na montáž. Máme také vlastní exkluzivní patentovanou technologii, jako je duální motorový elektronický systém podávání podavače, vizuální seřízení identifikace letu, skupinové vychystávání a umístění skupin a tak dále.

Osvědčení:

Získali jsme 9 patentů na vynálezy, 112 praktických patentů, 12 softwarových patentů.

Jsme high-tech podnik s CE, SIRA, CCC, ISO oceněnými jako "známá značka" a mnoha technologickými patenty a máme bohaté zkušenosti (více než 8 let) v programu výrobních linek LED světel.

Naše výstavy:

ETON je velmi silná a mocná společnost. Každoročně se účastníme mnoha výstav.
Nejen v Číně, Indii, Dillí, indické Bombaji, Pákistánu Karáčí, Turecku, Istanbulu, Egyptě Káhiře, Rusku, Moskvě, Vietnamu Hanoji atd.
Z 85 procent jsme se vyskytovali na trzích s LED osvětlením v Číně, ale také posíláme stroje do Indie, Koreje, Velké Británie, Ruska, Egypta, Turecka, Vietnamu, Japonska, Austrálie, Polska atd. do více než 20 zemí.
Práce s ETONem je zaručena, rozsviťte své podnikání!

Balení a dodání stroje Pick and Place:

Výhody balíčku

Filmové balení: Udělejte stroj hygienickým, čistým, utěsněným obalem, prachem a vlhkostí; mají dobrou odolnost proti nárazům, odolnost proti nárazu a dobrý ochranný výkon s těsností a pevností.

vakuové balení: Výhody odolnosti proti vlhkosti, prachu a tak dále.

dřevěné balení: Má dobrý tlumicí výkon, odolnost proti korozi, vysokou pevnost a hygroskopičnost, odolnost proti vlhkosti a zemětřesení.

Náš poprodejní servis:

Pošleme našeho inženýra do vaší továrny, aby zdarma nainstaloval stroj a zaškolil.

Máme servisní kancelář v Indii a indického inženýra v Dillí a Bombaji.

Dokáže rychle podpořit.

Standardní záruka je jeden rok, během záruky budou všechny díly, které je třeba opravit a vyměnit, zdarma.

FAQ:

Otázka: Jaké jsou platební podmínky? A co obchodní podmínka?

A: T/T je v pořádku. Můžete si vybrat FOB Shenzhen.

Otázka: Jaká je vaše dodací lhůta?

Odpověď: Obvykle 30 dní po uložení, pokud máme zásoby, lze čas posunout dopředu.

Otázka: Existuje nějaká záruka kvality?

Odpověď: Na prvním místě se držíme kvality, orientace na klienta, neustálé zlepšování!

Otázka: Je vaše softwarové rozhraní v angličtině?

Odpověď: K dispozici je anglické i čínské rozhraní.

Otázka: Je těžké stroj používat?

A: Ne, vůbec ne. Našim předchozím klientům stačí maximálně 5 dní na to, abychom se naučili stroje ovládat.
